Как избавиться от асимметричной маршрутизации трафика

При попытке настроить доступ в удаленные сети через роутер в локальной сети может возникнуть асимметричная маршрутизация, препятствующая прохождению пакетов между двумя локальными сетями. В этой статье описаны случаи возникновения асимметричной маршрутизации и способы предотвращения.

Пример. В локальной сети NGFW используется роутер, устанавливающий связь с другими сетями. NGFW - шлюз по умолчанию для клиентов сети. Требуется настроить маршрутизацию на NGFW так, чтобы клиенты сети 10.80.1.0/24 получали доступ в удаленную сеть 192.168.10.0/24 и обратно через роутер.

Асимметричная маршрутизация при наличии роутера в локальной сети

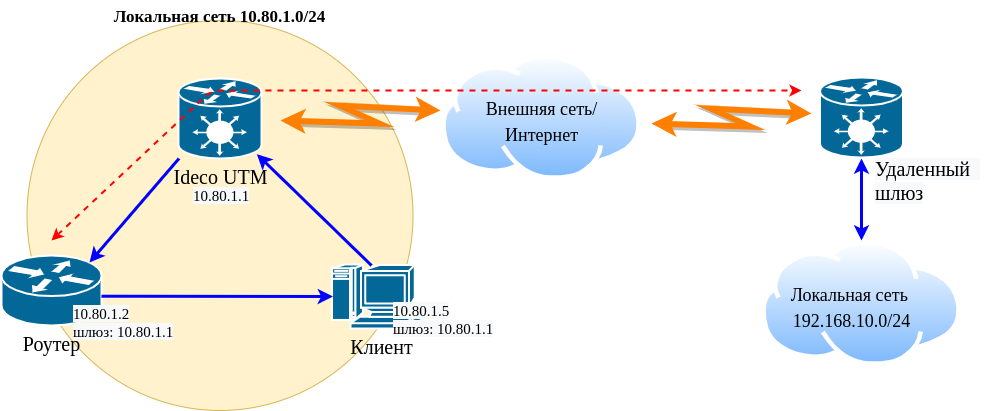

Неправильная топология сети, способствующая асимметричной маршрутизации:

• 10.80.1.1 - шлюз для локальной сети 10.80.1.0/24;

• 10.80.1.2 - роутер, имеющий доступ в удаленную сеть 192.168.10.0/24;

• 10.80.1.5 - адрес хоста в локальной сети;

• Красные стрелки - двусторонняя связь роутера с удаленным шлюзом или роутером, обеспечивающая доступ к удаленной сети 192.168.10.0/24 (туннель к шлюзу, маршрут до роутера в соседнюю сеть предприятия);

• Черные стрелки - трафик от хостов локальной сети 10.80.1.0/24 до удаленной сети 192.168.10.0/24 через шлюз NGFW (10.80.1.1) и роутер (10.80.1.2);

• Пунктирная стрелка - трафик, который роутер возвращает хостам локальной сети в обход NGFW, поэтому хосты этот трафик обратно не принимают.

Часть трафика от клиентов до роутера идет через шлюз, а часть - непосредственно от роутера до абонентов сети. Разная маршрутизация на разных участках делает прохождение пакетов между двумя локальными сетями невозможной.

Асимметричная маршрутизация при публикации сайтов через DNAT

Асимметричная маршрутизация также возникает, когда в одной локальной сети находится хост и сервер, на котором расположен опубликованный при помощи DNAT-правила ресурс:

• 10.80.1.1 - адрес Ideco NGFW в локальной сети;

• 10.80.1.2 - адрес сервера в локальной сети;

• 10.80.1.5 - адрес хоста в локальной сети;

• 188.114.8.8 - адрес сайта в интернете;

• Красная стрелка - ответ напрямую от сервера хосту в локальной сети.

Когда хост 10.80.1.5 обращается на сайт по внешнему адресу 188.114.8.8 (например, в случае обращения по доменному имени, которое разрешено во внешнем IP), трафик проходит через NGFW. На NGFW срабатывает правило DNAT и перенаправляет трафик на сервер 10.80.1.2, а сервер отвечает хосту, минуя NGFW.

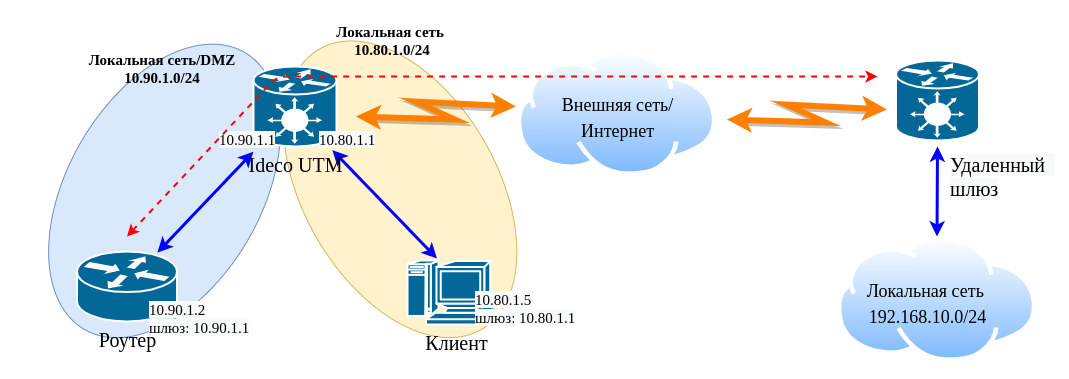

Правильная топология сети:

Для правильной работы схемы нужно:

1. Вынести роутер в отдельную локальную сеть (DMZ 10.90.1.0/24), чтобы избежать асимметричной маршрутизации между роутером и клиентами локальной сети:

2. Настроить DMZ на NGFW, добавив на локальный интерфейс NGFW еще один IP-адрес (10.90.1.0/24), к локальной сети которого подключен роутер.

3. На роутере настроить IP-адрес из адресного пространства новой сети 10.90.1.2. Шлюзом указать дополнительный IP-адрес, настроенный на локальном интерфейсе NGFW из этой сети 10.90.1.1.

Физически роутер и клиенты локальной сети будут находиться в одном сегменте сети, имея при этом разную IP-адресацию и шлюзы. Как правило, схемы с виртуальной изоляцией сетей на основе одного физического интерфейса достаточно.

Для физической изоляции локальной сети клиентов NGFW и роутера:

• Подключите к Ideco NGFW дополнительную сетевую карту;

• Настройте на сетевой карте дополнительный локальный интерфейс и отдельную IP-адресацию в этой сети;

• Укажите в качестве шлюза для роутера адрес, настроенный на дополнительном локальном интерфейсе.

Физически роутер будет находиться в сегменте дополнительной сетевой карты.

Настройка NGFW

Для настройки нескольких виртуальных локальных сетей на одном физическом локальном интерфейсе NGFW перейдите в раздел Сервисы -> Сетевые интерфейсы и выполните действия:

1. Откройте в режиме редактирования Локальный интерфейс, к которому подключены пользователи нужной вам локальной сети (10.80.1.1/24), нажав на напротив его названия.

2. Если IP-адрес вашей локальной сети был автоматически сконфигурирован через DHCP, снимите галку и введите его вручную:

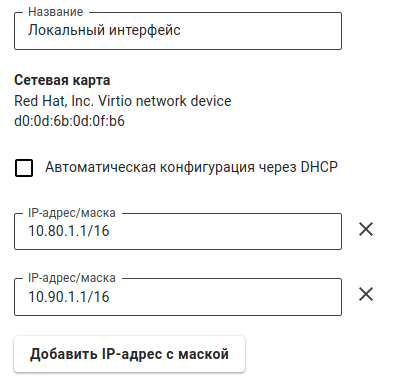

3. Нажмите на и введите IP-адрес DMZ для изоляции роутера:

4. Нажмите Сохранить.

После изоляции роутера в DMZ нужно указать маршрут на NGFW до удаленной сети. Для этого перейдите в Сервисы -> Маршрутизация и выполните действия:

1. Перейдите на вкладку Внешних сетей нажмите кнопку Добавить.

2. В поле Адрес источника нажмите Добавить объект, выберите тип Подсеть и введите адрес вашей локальной сети (10.80.1.0/24):

Выберите в качестве источника только что созданный объект.

3. В поле Адрес назначения нажмите Добавить объект, выберите тип Подсеть и введите адрес внешней сети (192.168.10.0/24), в которую нужно настроить доступ:

Выберите в качестве назначения только что созданный объект.

4. В поле Шлюз нажмите Добавить объект, выберите тип IP-адрес и введите адрес роутера в DMZ (10.90.1.2):

5. Сохраните маршрут вида:

Теперь трафик между сетями NGFW (10.80.1.0/24 и 192.168.10.0/24) во всех направлениях будет направляться через NGFW и роутер.

Настройка клиентских машин

Хосты сетей, которые теперь обслуживает NGFW (10.80.1.0/24 и 10.90.1.0/24), физически включены в один Ethernet-сегмент. Чтобы шлюзом и DNS-сервером для хостов этих сетей был соответствующий адрес на локальном интерфейсе NGFW, укажите:

1. Для хостов из подсети 10.80.1.0/24 значение шлюза и DNS-сервера - 10.80.1.1.

2. Для хостов из подсети 10.90.1.0/24 значение шлюза и DNS-сервера - 10.90.1.1.

Если по какой-то причине изолировать сервер в DMZ невозможно, создайте на NGFW специальное SNAT-правило.

Создание на NGFW SNAT-правила для избежания асимметричной маршрутизации

Чтобы сервер 10.80.1.2 не отвечал напрямую на 10.80.1.5, а посылал ответ на NGFW 10.80.1.1, нужно в разделе Правила трафика -> Файрвол -> SNAT создать правило вида:

Заполните поля:

• Назначение - 10.80.1.2;

• Зона назначения - Локальные интерфейсы.

В этом случае трафик хоста 10.80.1.5 на внешний адрес сайта 188.114.8.8 будет перенаправлен на адрес сервера 10.80.1.2 правилом DNAT. При этом созданное правило SNAT заменит адрес источника 10.80.1.5 на адрес NGFW - пакет приобретет вид: scr 10.80.1.1 dst 10.80.1.2. Ответ от сервера также пройдет через NGFW - пакет scr 10.80.1.2 dst 10.80.1.1.
